因真空電子束焊機具有焊接能量利用率高、焊接質量好等優點，但目前真空電子束焊機存在輔助工作消耗時間長、消耗能源多的缺點，直接影響著產品的成本和價格。本文針對上述提到的問題，提出了一種新型真空電子束焊機。91污將采用真空係統在低真空電子束焊機中應用，希望能夠解決問題。

什麽是低真空電子束焊機？

低真空電子束焊機是指電子槍和焊接室分隔成兩部分，電子槍的真空度高於0.0133Pa而焊接室真空度為1.33~66.65Pa的電子束焊機。

電子束焊機通常分為高真空、低真空和非真空三種類型。

1）高真空電子束焊機焊接

在高真空工作室內進行。工作室和電子槍可用一套真空機組抽真空，也可用兩套機組分別抽真空。為防止擴散泵油汙染工作室，工作室和電子槍室通道口處設有隔離閥。

2）低真空電子束焊機焊接

在低真空工作室內進行，但電子槍仍可在高真空條件下工作。電子束通過隔離閥和氣阻通道進入工作室。電子槍和工作室各用一套獨立的抽氣機組單獨抽真空。

3）非真空電子束焊機焊機

沒有真空工作室。電子束在高真空條件下產生，然後通過一組光闌、氣阻通道和若幹級真空小室，引入到大氣壓力下的環境中對工作進行施焊。各真空室采用獨立的抽真空係統，以便在電子槍和大氣間形成壓力依次增大的真空梯度。

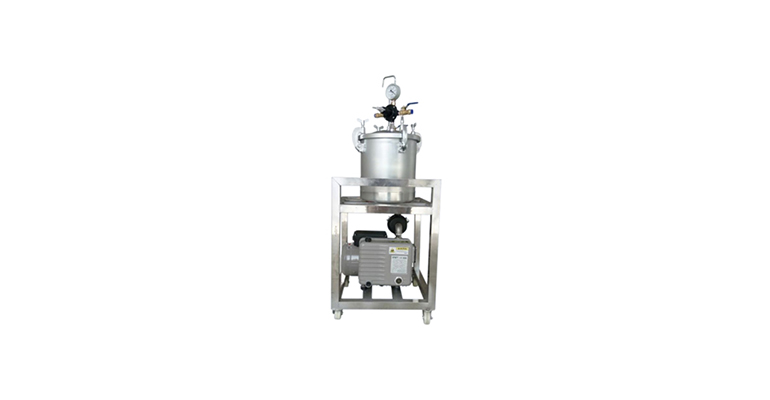

選用91污真空係統，對新型低真空電子束焊接機具有真空係統簡單，設備成本低，使用方便，更換被焊零件後抽氣時間短，對被焊零件清洗要求低等優點。

在電子束真空焊接過程中，電子束從槍室中逸出後需在工作室運動一段距離才能到達工件表麵，這樣子勢必造成電子在工件室的散射（與空氣分子等碰撞）。如果真空度不夠，嚴重的電子束散射肯定會降低電子束的能量密度，影響電子束穿透能力，從而影響工件的焊接質量。

首先，實現了全時真空工作倉係統；然後，實現了真空工作倉內的上、下料工作；最後，通過實驗，對比了新型焊機和普通焊機的生產效率。實驗結果表明，低真空電子束焊機用真空係統應用於批量生產中，優勢明顯。對真空電子束技術的發展提供了有價值的參考。

真空係統在低真空電子束焊機中應用必須滿足如下幾個要求：

①槍室和焊接室之間的壓差要足夠的大，以保證槍室的工作壓強不高於6.6×10^-2Pa，而且要保證電子槍的陰陽極區域的氣壓盡可能穩定。

②焊接室的工作壓力處於低真空狀態，但要保證：電子束在工件上的穿透能力接近高真空條件下的穿透能力；在低真空狀態下的焊接氣氛要保障達到優良的焊縫冶金質量。

③電子束在低真空區飛行的距離盡可能短，以減少電子束的散射損失。

由於在氣體中飛行的電子同氣體分子和其它粒子間會發生相互作用，又由於核電場的作用，會造成部分電子偏離原來的路線，這一類的離散叫彈性散射。電子的彈性散射又同氣體分子的種類、氣體密度、電子能量（或加速電壓）以及電子飛行的路程有關。國外在這方麵作了不少研究工作。大量實踐都證明了加速電壓為60kV時，電子束飛行距離為500mm左右。當焊接室壓力為3Pa～4Pa時，電子束在工件上的穿透能力基本上同高真空條件下一樣。當焊接室壓力升高到6.6Pa時，仍能得到非常滿意的穿透性能。
